تفاصيل المنتج:
|
| اساسي:: | ANSI ، DIN ، JIS ، ASME | رقم الموديل: | فلنجة ملولبة ، DN15-2500 |
|---|---|---|---|
| نوع اللوحة شفة: | شفة الانزلاق على اللوحة | مواد: | ASTM A105 ASTM A216 |
| عينة: | مجانا | معالجة: | تزوير + التصنيع باستخدام الحاسب الآلي |
| تسليط الضوء: | حواف صفيحة فولاذية 1.4404,فلنجات صفيحة فولاذية 304,فلنجات فولاذية مقاومة للصدأ 304 لتر |
||

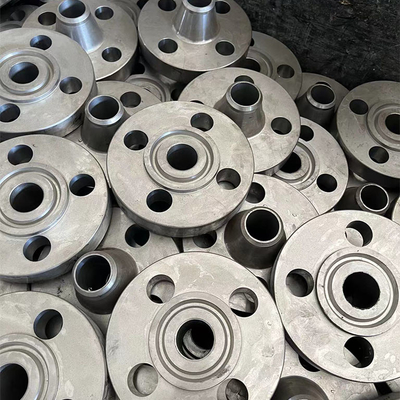

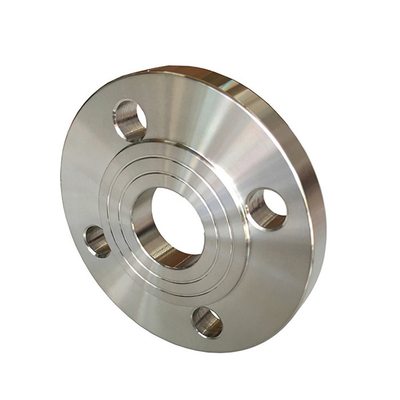

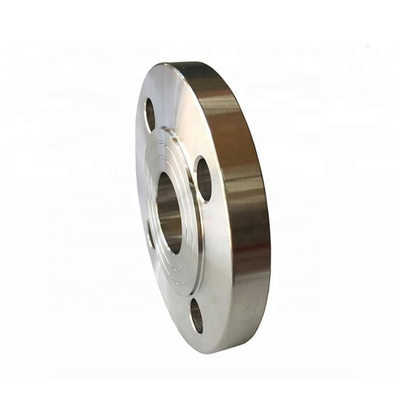

1.4307 1.4404304316l الفولاذ المقاوم للصدأ شفة المقبس ملحومة شفة الانزلاق على اللحام الرقبة أعمى شفة
| الجدول ANSI ، ASME ، ASA ، B16.5 600 رطل / قدم مربع.لوحة شفة RF | |||||||||
| ø | د | ب | ز | م | ي | ك | ثقوب | ل | كلغ. |
| 1/2 بوصة | 95.2 | 14،3 | 34،9 | 38،1 | 22،3 | 66،7 | 4 | 15،9 | 0،800 |
| 3/4 بوصة | 117،5 | 15،9 | 42،9 | 47،6 | 27،7 | 82،5 | 4 | 19،0 | 1400 |
| 1 بوصة | 123،8 | 17،5 | 50،8 | 54،0 | 34،5 | 88،9 | 4 | 19،0 | 1600 |
| 1 1/4 بوصة | 133،3 | 20،6 | 63،5 | 63،5 | 43،2 | 98،4 | 4 | 19،0 | 2100 |
| 1 1/2 " | 155،6 | 22،2 | 73،0 | 69،8 | 49،5 | 114،3 | 4 | 22،2 | 3100 |
| 2 بوصة | 165،1 | 25،4 | 92،1 | 84،1 | 62،0 | 127،0 | 8 | 19،0 | 3700 |
| 2 1/2 بوصة | 190.5 | 28،6 | 104،8 | 100،0 | 74،7 | 149،2 | 8 | 22،2 | 5400 |
| 3 " | 209،5 | 31،7 | 127،0 | 117،5 | 90،7 | 168،3 | 8 | 22،2 | 7300 |
| 3 1/2 بوصة | 228،6 | 34،9 | 139،7 | 133،3 | 103،4 | 184،1 | 8 | 25،4 | 8900 |
| 4 بوصة | 273،0 | 38،1 | 157،2 | 152،4 | 116،1 | 215،9 | 8 | 25،4 | 11800 |
| 5 " | 330.2 | 44،4 | 185،7 | 188،9 | 143،8 | 266،7 | 8 | 28،6 | 24500 |
| 6 بوصة | 355،6 | 47،6 | 215،9 | 222،2 | 170،7 | 292،1 | 12 | 28،6 | 29500 |
| 8 بوصة | 419،1 | 55،6 | 269،9 | 273،0 | 221،5 | 349،2 | 12 | 31،7 | 43000 |
| 10 بوصة | 508،0 | 63،5 | 323،8 | 342،8 | 276،3 | 431،8 | 16 | 34،9 | 70000 |
| 12 بوصة | 558،8 | 66،7 | 381،0 | 400،0 | 327،1 | 488،9 | 20 | 34،9 | 86000 |
| 14 بوصة | 603،2 | 69،8 | 412،7 | 431،8 | 359،1 | 527،0 | 20 | 38،1 | 100،000 |
| 16 بوصة | 685،8 | 76،2 | 469،9 | 495،3 | 410،5 | 603،2 | 20 | 41،3 | 142000 |
| 18 بوصة | 742،9 | 82،5 | 533،4 | 546،1 | 461،8 | 654،0 | 20 | 44،4 | 175000 |
| 20 بوصة | 812،8 | 88،9 | 584،2 | 609،6 | 513،1 | 723،9 | 24 | 44،4 | 232000 |
| 22 بوصة | 869،9 | 95.2 | 641،2 | 666،7 | 564،4 | 777،9 | 24 | 47،6 | 292000 |
| 24 بوصة | 939،8 | 101،6 | 692،1 | 717،5 | 615،9 | 838،2 | 24 | 50،8 | 330،000 |
|
ملاحظة:
1. سيتم تزويد حواف الفئة 600 باستثناء مفصل اللفة بواجهة مرتفعة 0.25 (6.35 مم) ، والتي لم يتم تضمينها في "السماكة" (C) و "الطول عبر المحور" (Y1) ، (Y3). 2. بالنسبة للفلنجات الانزلاقية ، الملولبة ، اللحام بالمقبس وفلنجات الوصلة ، يمكن تشكيل المحاور إما عموديًا من القاعدة إلى الأعلى أو مدبب في حدود 7 درجات. 3. يمكن تصنيع الفلنجات المحجوبة بنفس المحور المستخدم في الفلنجات المنزلقة أو بدون محور. 4. سطح الحشية والجزء الخلفي (السطح المحمل للبراغي) متوازيان في حدود 1 درجة.لتحقيق التوازي ، يتم تنفيذ المواجهة النقطية وفقًا لـ MSS SP-9 ، دون تقليل السماكة (C). 5. أبعاد الأحجام من 1/2 إلى 3 1/2 هي نفس أبعاد الحواف فئة 400. 6. يتم تغطية عمق المقبس (D) بواسطة ANSI B 16.5 فقط بأحجام تصل إلى 3 بوصة ، وأكثر من 3 بوصة في خيار الشركة المصنعة. |
معلومات المصنع:
تأسست شركة Hebei Haihao High-pressure شفة & Pipe Fittings Group Co. ، Ltd. في عام 1982 ، وتمتلك Haihao Group شركة فرعية مملوكة بالكامل تسمى Hebei Haihao Group Premium Pipeline Equipments Co.، Ltd. Co.، Ltd. تغطي مساحة 580.000 متر مربع ، وتضم 660 موظفًا ، وإجمالي الأصول 250 مليون يوان صيني ، ويبلغ إنتاجها السنوي ما يقرب من 100.000 طن.حاليًا ، تمتلك Haihao Group 22 خطًا متقدمًا لإنتاج تركيبات الأنابيب والحافة ؛تنتج Haihao Group شفة ووصلات الأنابيب ، والتي تغطي مواصفات مختلفة من الفولاذ المقاوم للصدأ ذو الضغط العالي والضغط المتوسط والضغط المنخفض ، والصلب السبائكي وشفة الفولاذ الكربوني ، والمرفقين ، وأنابيب الكوع ، والمحملات ، والمخفضات ، ومكونات المقبس ومكونات خطوط الأنابيب الأخرى في الخط بالمعايير الدولية والصينية.
التعليمات:
س 1.اين المصنع الخاص بك؟
A1: يقع مركز المعالجة لشركتنا في Cangzhou ، HeBei ، الصين.
س 2.ما هي المنتجات الرئيسية لشركتك؟
A2: منتجاتنا الرئيسية هي الشفة ، الأكواع ، أنابيب الكوع ، المحملات ، المخفضات ، مكونات المقبس ومكونات خطوط الأنابيب الأخرى في الخط.
س 3.كيف تتحكم في الجودة؟
A3: يتم توفير شهادة اختبار المطحنة مع الشحن ، ويتوفر فحص الطرف الثالث.
