تفاصيل المنتج:
|
| سطح: | أصفر ، أسود ، رمل ، زيت مقاوم للصدأ ، شفاف | رقم الموديل:: | DIN2573 DIN2576 DIN 2502 DIN 2503 |
|---|---|---|---|
| حواف صفيحة فولاذية: | الفلانشات المصنوعة من الصلب الكربوني DIN PN16 | التعبئة: | حالة خشبية ، الخشب الرقائقي \ المنصات الخشبية ، المنصات حسب متطلبات العملاء |
| اتصال: | لحام SW شفة | لوحة الفولاذ المقاوم للصدأ / شفة مسطحة: | شفة فولاذية موثوقة ورخيصة عالية الجودة |
| ضغط: | Class150 / 300/600/9001500/2500 ، PN2.5 / 6/10/16/25 / 40،0-63mpa ، 150LB-2500LB ، Class150-2500 / P | شهادة: | MTC ، نموذج E ، ISO |
| نوع شفة:: | PLRF | المعالجة السطحية: | المعالجة الحرارية ، المجلفن ، الأكسدة السوداء ، التخصيص ، التخليل |
| يكتب: | فلنجة ملولبة ، فلنجة انزلاقية ، فلنجة ملحومة بمقبس ، شفة عنق ملحومة ، فلنجة مفصلية LAP | مادة:: | A105 ST37 S235JR CT20 SS400 |
| معالجة: | مزورة ، حفر / ثني / ختم ، صب ، صب الرمل وتصنيع CNC ، تزوير + معالجة + معالجة حرارية | ||
| تسليط الضوء: | حواف الألواح الفولاذية din2573,حواف الألواح الفولاذية 2500 رطل,انزلاق المعالجة الحرارية على شفة اللوحة |
||

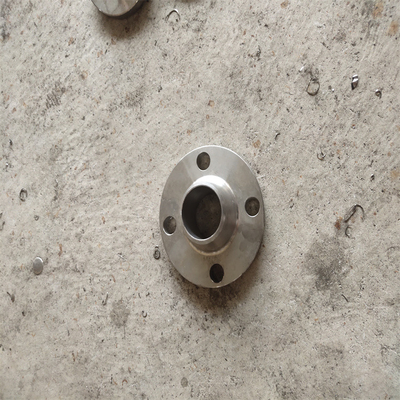

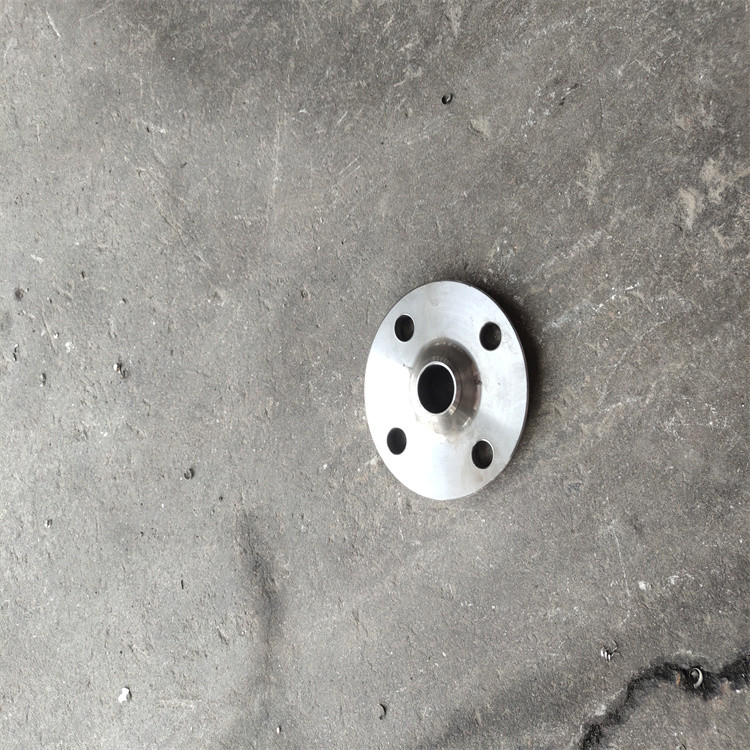

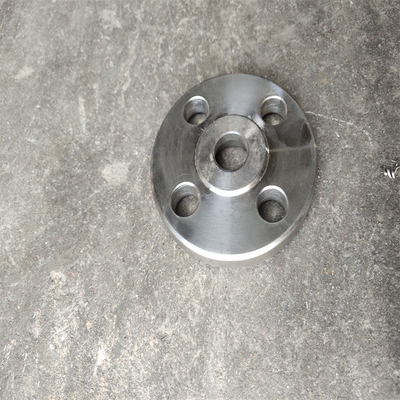

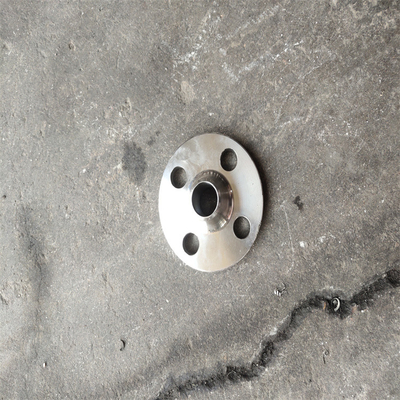

وصلات مواسير فولاذية تنزلق على فلنجات ذات صفيحة فولاذية محورية
حواف الانزلاق هي نوع شائع من شفة الأنابيب المصممة لقبول الأنبوب في التجويف / مركز الشفة للحام حول كل من القطر الخارجي (OD) للأنبوب والجانب الداخلي للتوصيل.قد تتعرف عليهم:
تعتبر الحافة المنزلقة بديلاً بسيطًا وممتازًا لعنق اللحام حيث لا تحتوي على شطبة ملحومة ، وبالتالي تسمح بضبط طول الأنبوب بالنسبة إلى موضع الحافة.سيوفر تجويف الانزلاق مساحة كبيرة للأنبوب المطابق.يتيح ذلك مساحة عمل كافية للعامل والمصنع لإجراء الاتصال.
هذا النوع من الفلنجات شائع جدًا في تطبيقات الضغط المنخفض.سيكون لمعظم حواف الأنماط الانزلاقية محور يظهر غالبًا بأبعاد مماثلة للوجه المرتفع.يمكن تأثيثها بدون محور إذا كانت المساحة محدودة ويسمح التطبيق بإمكانية الانزلاق على "نمط الحلقة".على الرغم من أن نمط المحور أكثر شيوعًا عند الإشارة إلى الانزلاق ، إلا أن نمط الحلقة ينزلق بدون محور لا يزال يندرج تحت فئة الانزلاق على الحافة ، ويمكن استدعاؤه كما تريد.غالبًا ما يتم إجراء عمليات الانزلاق في فئات الضغط العالي بارتفاع مفصل اللفة للحصول على اتصال أفضل.إذا لم يكن ارتفاع المحور مصدر قلق ولم يكن مفصل اللفة متاحًا بسهولة ، فسيختار العملاء أحيانًا الانزلاق المصنوع على نمط مفصل اللفة مع محور مُشغل.
يوجد الانزلاق على الفلنجات بشكل أكثر شيوعًا في مجموعات الضغط المنخفض وتصبح أقل استخدامًا عندما تتطلب خدمة الضغط العالي اتصالًا فائقًا بمجموعة الأنابيب.هذا لأن شفة الانزلاق ستقبل أنبوبًا بوصلة لحام فيليه ، في حين أن شفة عنق اللحام سيكون لها محور مقوى في القاعدة وتشكل وصلة شطبة ملحومة مباشرة بنهاية اللحام التناكبي للأنبوب.يسمح هذا المحور المخروطي بتقديم خدمة أقوى في بيئة الضغط الميكانيكي.
المعيار: ANSI ، MSS ، AWWA ، DIN ، UNI ، JIS ، BS ، SABS ، EN1092 ، GOST ، كما يمكننا الإنتاج وفقًا لرسومات العملاء.
الحجم: من 15 مم إلى 6000 مم.
التي تواجه شفة: RF ، FF ، RTJ.إلخ.
المواد: الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب.
العملية: مزورة ، مصبوبة ، لوحة مقطوعة وملفوفة على الساخن.
الطلاء: طلاء أصفر ، طلاء أسود ، زيت مضاد للصدأ أو مطلي بالزنك.
التعبئة:
علب الخشب الرقائقي التي تناسب البحر أو البليت مع فيلم البولي إيثيلين أو حسب طلب العملاء
معيار شفة مشترك:
| رقم. | معيار الفلانشات | بحجم | تصنيف الضغط | الأنواع |
| 1 | ANSI / ASME FLANGE B16.5.0 تحديث | 1/2 "-24" |
رطل: 150300400600900 1500 2500 |
SO.WN، SW، TH، LJ، BL |
| 2 | شفة الفتحة B16.36.1 | 1 "-24" | رطل: 300400600900 1500 2500 | SO ، WN ، TH |
| 3 |
عنق اللحام الطويل فلنجات B16.5 |
1/2 "-24" | رطل: 150300400600900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (MSS FLANGE) | 26 "-60" | رطل: 150300400600900 | WN ، BL |
| 5 | ASME B16.47-B (API FLANGE) | 26 "-60" | رطل: 75150300400600900 | WN ، BL |
| 6 | أووا C207 شفة | 4 "-120" | الجدول 2،3،4 فئة B&D | SO ، BL |
| 7 | API 590 FIG.8 FLANGE B16.48.48 | 1/2 "-36" | رطل: 150300400600900 1500 2500 | الشكل 8 |
| 8 | مباعد وبلانك B16.48.3 | 1/2 "-36" | رطل: 150300400600 | مباعد فارغ |
| 9 | شفة BS 4504 | DN10-2000 | PN: 2.5 6 10 16 25 40 | الكود: 101111112113105 |
| 10 | شفة SABS 1123 | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN، SW، TH، LJ، BL |
| 11 | JIS B2220 (KS B1503) شفة | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN، SW، TH، LJ، BL |
| 12 | GOST 12820 / 1-80 | DN15-1200 | PN: 1 1.6 2.5 4 6.3 10 | SO ، WN |
| 13 | AS 2129 شفة | DN15-1200 | طاولة: ديف | SO ، BL |
| 14 | NS شفة | DN15-800 | PN: 6 10 16 40 | SO ، BL |
| 15 | شفة VSM | DN15-200 | PN: 6 10 16 | SO ، WN ، BL |
| 16 | شفة DIN | DN10-4000 |
PN: 1 2.5 6 10 16 25 40 64100 160250320400 |
SO.WN، SW، TH، LJ، BL |
| 17 | EN1092 رر | DN10 ~ DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
معلومات المصنع:
تأسست شركة Hebei Haihao High-pressure Flange & Pipe Fittings Group Co. ، Ltd. في عام 1982 ، تمتلك Haihao Group شركة فرعية مملوكة بالكامل تسمى Hebei Haihao Group Premium Pipeline Equipments Co.، Ltd. مجموعة Hebei Haihao High-pressure Flange & Pipe Fittings Group Co.، Ltd. تغطي مساحة 580.000 متر مربع ، وتضم 660 موظفًا ، وإجمالي الأصول 250 مليون يوان صيني ، ويبلغ إنتاجها السنوي ما يقرب من 100.000 طن.حاليًا ، تمتلك Haihao Group 22 خطًا متقدمًا لإنتاج تركيبات الأنابيب والحافة ؛تنتج Haihao Group شفة ووصلات الأنابيب ، والتي تغطي مواصفات مختلفة من الفولاذ المقاوم للصدأ ذو الضغط العالي والضغط المتوسط والضغط المنخفض ، والصلب السبائكي وشفة الفولاذ الكربوني ، والمرفقين ، وأنابيب الكوع ، والمحملات ، والمخفضات ، ومكونات المقبس ومكونات خطوط الأنابيب الأخرى في الخط بالمعايير الدولية والصينية.
التعليمات:
س 1.اين المصنع الخاص بك؟
A1: يقع مركز المعالجة لشركتنا في Cangzhou ، HeBei ، الصين.
س 2.ما هي المنتجات الرئيسية لشركتك؟
A2: منتجاتنا الرئيسية هي الشفة ، الأكواع ، أنابيب الكوع ، المحملات ، المخفضات ، مكونات المقبس ومكونات خطوط الأنابيب الأخرى في الخط.
س 3.كيف تتحكم في الجودة؟
A3: يتم توفير شهادة اختبار المطحنة مع الشحن ، ويتوفر فحص الطرف الثالث.
